Ytelsesegenskaper
■ 1003MHz båndbreddedesign (1218MHz båndbredde valgfritt).
■ Fremovervei: Forstadiet tar i bruk GaAs MMIC; Returvei: MMIC eller modul (valgfritt). Utgangstrinnet tar i bruk den nyeste importerte høyindekseffektdoblingsmodulen, oppnår høyt utgangsnivå, lav forvrengning og høy SNR.
■ Det er mer praktisk å feilsøke på grunn av plug-in dupleksfilter, equalizer, attenuator, utgangskran og de vitenskapelige og rimelige online-deteksjonsportene.
■ Utstyret kan langtidskontinuerlig arbeide jevnt og trutt under utendørs dårlige miljøforhold. På grunn av det ultratynne modulære aluminiums vanntette huset, høy pålitelighet og vekslende strømforsyning og strengt lynbeskyttelsessystem.
Teknisk parameter
| Punkt | Enhet | Teknisk parameter |
| Fremover vei | Bemerke |
| Frekvensområde | MHz | 45(87)~ 862/ 1003/1218 (valgfritt) | |
| Vurdert gevinst (@FZ110) | dB | ≥32 | ≥38 | Ulike moduler, ulik gevinst. |
| Nominelt inngangsnivå | dBμV | 72 | 72 | |
| Nominelt utgangsnivå | dBμV | ≥104 | ≥110 | |
| Flathet i bånd | dB | ±0,75 | ±0,75 | |
| Støyfigur | dB | ≤10 | ≤10 | |
| Returtap | dB | ≥16 | |
| C/CTB | dB | ≥72 | ≥70 | 84-kanals PAL analogt signal, EQ 8dB, splitterutgang, 743,25 MHz 104dBuV |
| C/CSO | dB | ≥70 | ≥68 | |
| Gruppeforsinkelse | ns | ≤10 (112,25 MHz/116,68 MHz) | |
| Signal/brun-forhold | % | < 2 | |
| Få stabilitet | dB | -1,0 ~ 1,0 | |
| Retursti |
| Frekvensområde | MHz | 5 ~ 65 (eller spesifisert av bruker) |
| Nominell gevinst | dB | ≥22(Ulike moduler, forskjellig forsterkning. |
| Kan spesifiseres av brukerne.) |
| Maksimalt utgangsnivå | dBμV | ≥110 |
| Flathet i bånd | dB | ≤±0,75 |
| Støyfigur | dB | ≤8 |
| Returtap | dB | ≥16 |
| Signal/brun-forhold | % | < 2 |
| Generell ytelse |
| Karakteristisk impedans | Ω | 75 |
| Strømforsyningsspenning | V | A：AC(150~250)V；B：AC(35~90)V |
| Impuls tåler spenning | kV | > 5 (10/700 μs) |
| Strømforbruk | W | ≤20 |
| Dimensjon | mm | 290（L）* 265（W）* 75（H） |
Merk: Parametrene i denne håndboken måles når importert ACA2788-modul tas i bruk. Hvis du bruker en annen modul, vil indeksene være litt annerledes. Vær oppmerksom ved bruk!

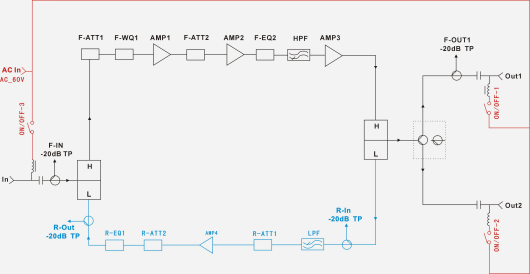

Blokkdiagram
Strukturdiagram

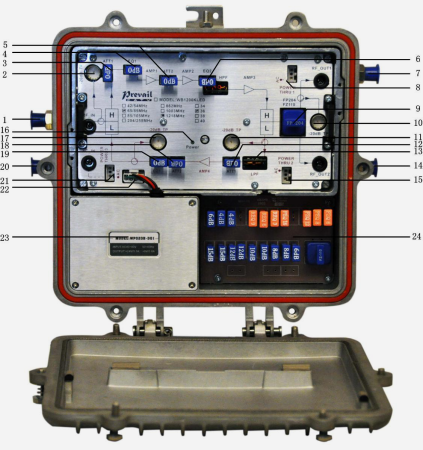

 | 1. RF-inngang | 2. RF-testport for inngang (-20dB) |
| 3. Foroverbane ATT-innlegger | 4. Foroverbane-EQ-innlegger |
| 5. Foroverbane ATT-innlegger | 6. Foroverbane-EQ-innlegger |
| 7. RF-utgangsport1 | 8. Power-pass-innlegger |
| 9. FZ110 eller FP204 | 10. RF-utgang testport (-20dB) |
| 11. Omvendt bane RF-inngang testport (-20dB) | 12. Omvendt bane ATT-innlegger |
| 13. LPF | 14. RF-utgangsport2 |
| 15. Power-pass-innlegger | 16. Arbeidsindikator |
| 17. Omvendt bane RF-utgang testport (-20dB) | 18. Omvendt bane ATT-innlegger |
| 19. Omvendt bane-EQ-innlegger | 20,60V mateport (AC60V strømforsyning) |
| 21. Power-pass-innlegger | 22. Hovedkort strømgrensesnitt |
| 23. Bytte strømforsyning | 24. Tilbehør stativ |
Notater
1. Kontroller utgangsnivået strengt ved bruk. Når det er for mange kanaler eller sammenkoblinger, bør utgangsnivået reduseres passende for å sikre overføringskvaliteten. Generelt sett kan et dusin programmer kontrolleres i omtrent 93 ~ 105dBμV.
2. Vennligst bruk EQ-innsettet på en fornuftig måte for å sikre flatheten til langdistanseoverføring og lavfrekvent side-SNR.
3. Strengt vanntett ved bruk utendørs. Stram til dekselets skruer.
4. B-type (AC60V strømforsyning) utstyr anbefales sterkt for å bruke strømforsyning med overstrøm, overspenning og lynbeskyttelse.
5. Vennligst trekk av overstrømsikringen når du ikke trenger overstrøm! Sjekk om det er kortslutning først ved behov for overstrøm!
